Brandschutz Monitore in Fluchtwegen & Rettungswegen

In öffentlichen Gebäuden, wie Krankenhäusern, Schulen, Einkaufszentren, Geschäften, Hotels, Messen, Bahnhöfen, Supermärkten oder Flughäfen, ist vorbeugender und abwehrender Brandschutz geboten. Architekten, Ingenieure und Bauleiter müssen deshalb bei der Planung und dem Bau von Gebäuden die aktuell geltenden Brandschutzvorschriften beachten. Dies gilt besonders für brandschutzrelevante Bereiche wie Treppenhäuser oder Fluchtwege. Sie müssen im Brandfall begehbar sein und es dürfen keine brennbaren oder rauchgasentwickelnden Materialien verbaut bzw. installiert werden. Die Brandlastfreiheit von Rettungswegen gilt als fundamentaler Bestandteil der bauordnungsrechtlichen Regelwerke. Trotzdem gehören Brandlasten in Rettungswegen im Rahmen von Brandschutzschauen zu den wohl am häufigsten beanstandeten Mängeln in Gebäuden. Brandschutzbeauftragte, Brandschutzgutachter oder auch die Feuerwehr unterstützen bei der Erstellung eines Brandschutzkonzeptes für Monitore Displays und legen fest, welche Anforderungen zum Beispiel an Brandschutz Gehäuse oder Brandschutz Monitor (A1, A2, B1, ..) greifen.

Schutzziele hinsichtlich des Brandschutzes - §14 Musterbauordnung (MBO)

Der Entstehung eines Brandes ist vorzubeugen.
Der Ausbreitung von Feuer und Rauch ist vorzubeugen.
Die Rettung von Menschen und Tieren muss ermöglicht werden.
Wirksame Löscharbeiten müssen ermöglicht werden.

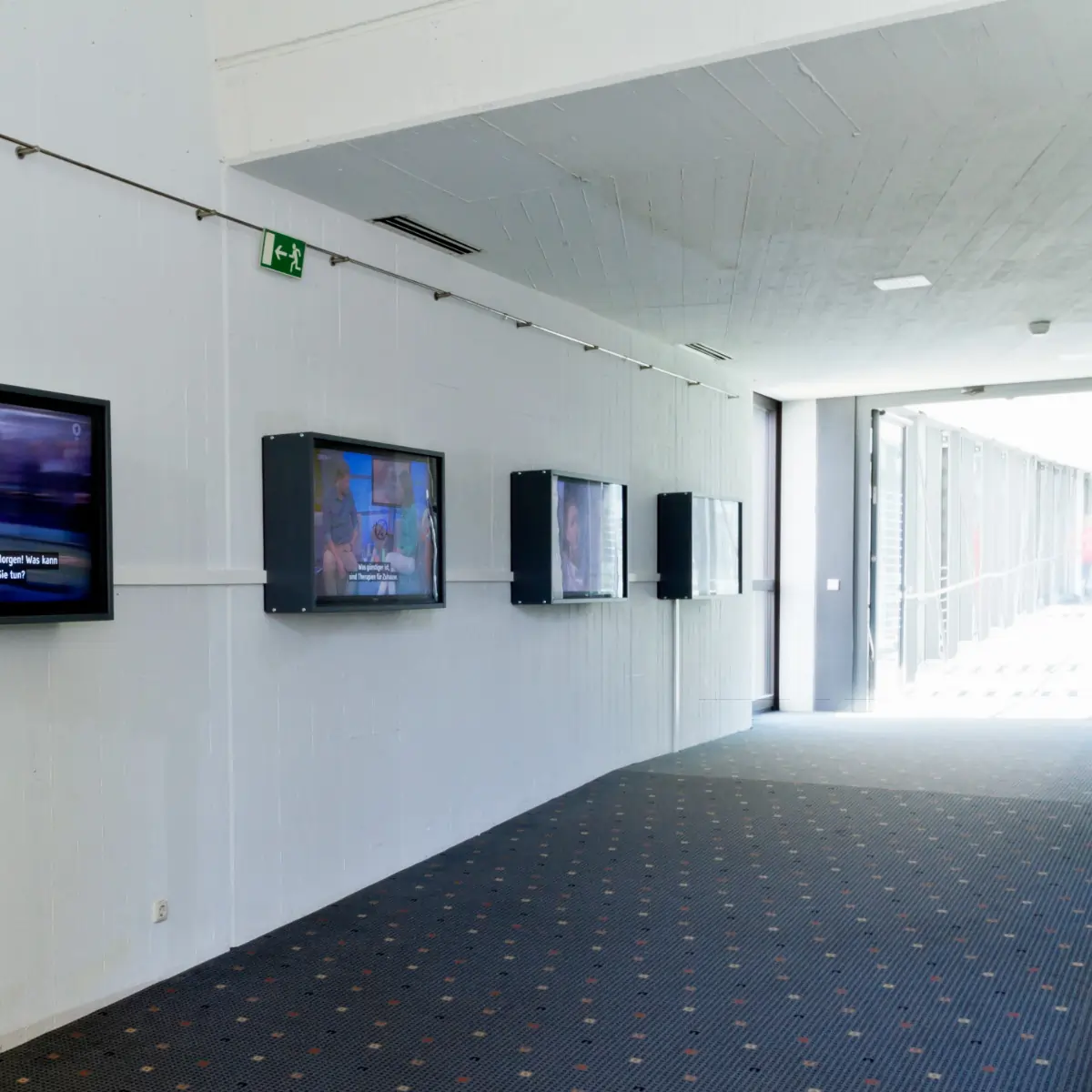

Brandschutz Monitore / Displays in Fluchtwegen oder Rettungswegen

In der Praxis werden vermehrt visuelle Informationssysteme als Besucherleitsystem, Informationssystem, Wegweiser oder als Werbeplattform eingesetzt. Werden diese Begrüßungs- und Präsentationssysteme innerhalb von Rettungswegen genutzt, stellen sie aufgrund ihrer brennbaren und/oder elektronischen Bestandteile signifikante Brandlasten dar. Kommt es zum Beispiel durch technische Defekte oder äußere Einwirkungen zu einem Brand innerhalb eines Gerätes, ist ohne zusätzliche Maßnahmen mit einer deutlichen Rauchentwicklung zu rechnen.
Visuelle Informationssysteme / Monitore / Stelen (Digital Signage) können jedoch dahingehend optimiert werden, dass sie innerhalb von Rettungs- und Fluchtwegen befestigt bzw. verbaut werden können. Für die Umsetzung existieren drei Ansatzpunkte:

System mit Löschanlage

Handelsübliche Technik im Inneren
Ausstattung mit Objektlöschanlage, die bei Brand sich auf das Innere des Gerätes beschränkt

Brandlastoptimiertes System

Reduzierung der Brandlast auf ein mögliches Minimum (z.B. keine Kunststoffgehäuse, Kürzen der Kabel auf ein Minimum, Einbauen von gegen Entflammen geschützte Bauteile und Platinen)
Absicherung durch eigenen Fehlerschutzschalter (FI)
Nachweis der Höhe der Brandlast mittels Brandlastermittlung

Gekapseltes System

Möglichst dichtes Gehäuse (keine Lüftungsschlitze oder andere Öffnungen)
Aus dem Gehäuse gelangt kein Rauch auf Fluchtweg; gleichzeitig wird der Zustrom an Sauerstoff reduziert
Einbau eines Rauchmelders
Maßstab für Kapselung kann z.B. Schutzklasse 65 (staubdicht, strahlwassergeschützt) nach DIN EN 60529 sein

Brandlasten in Rettungswegen

Im Einzelfall ist es möglich, dass bestimmte Brandlasten in Rettungswegen bleiben dürfen. Voraussetzung dafür ist eine brandschutztechnische Bewertung in Abhängigkeit von der Art des Rettungsweges (z.B. notwendiger Treppenraum, notwendiger Flur), deren Anzahl sowie der sonstigen brandschutzrelevanten Infrastruktur (z.B. Brandmeldeanlage). In einem Brandschutzkonzept werden alle geplanten Brandlasten genannt. Bei der Erstellung können Brandschutzbeauftragte, Brandschutzgutachter oder auch die Feuerwehr unterstützend tätig sein.

PRIORIT - Einhausungen / Schutzgehäuse für Monitore

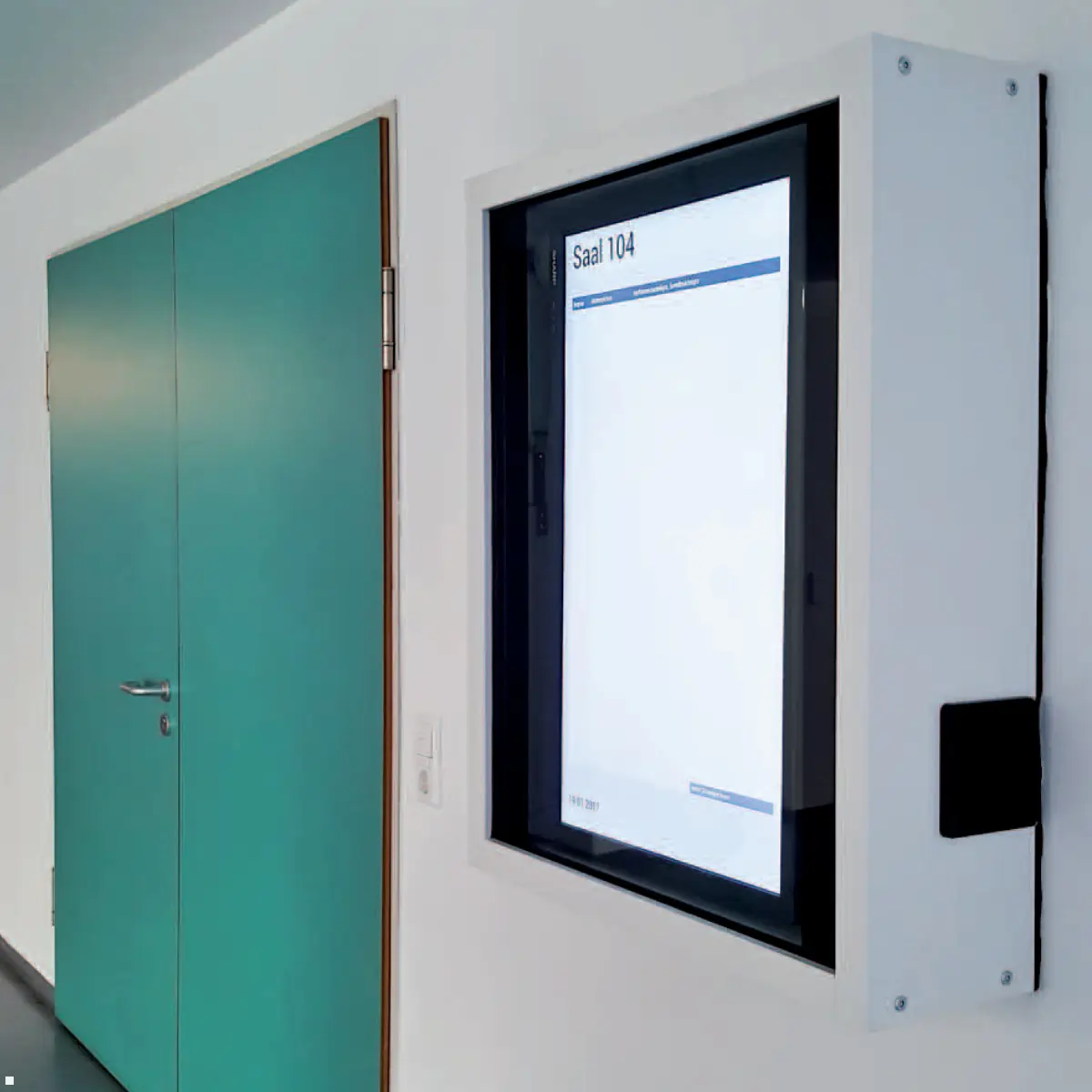

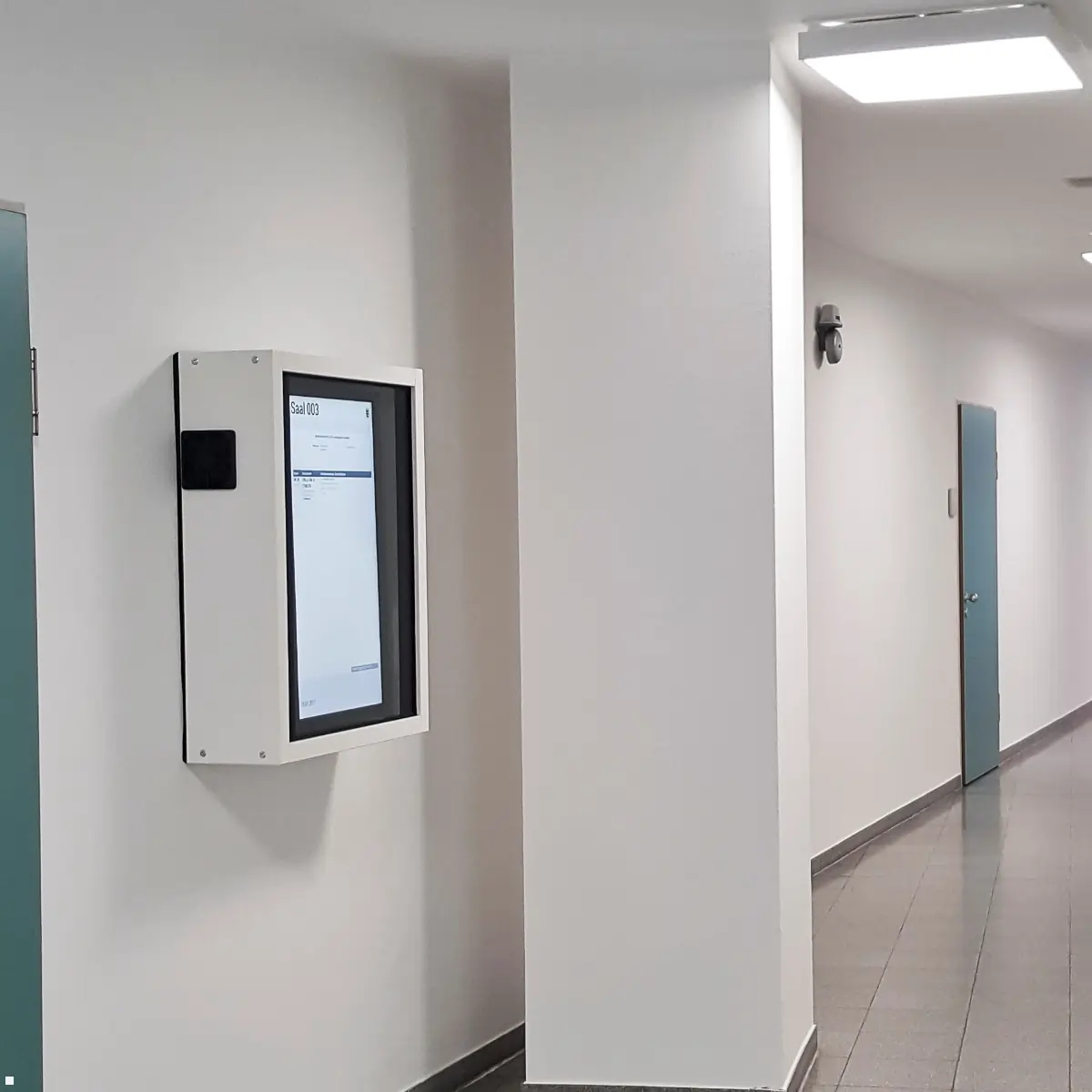

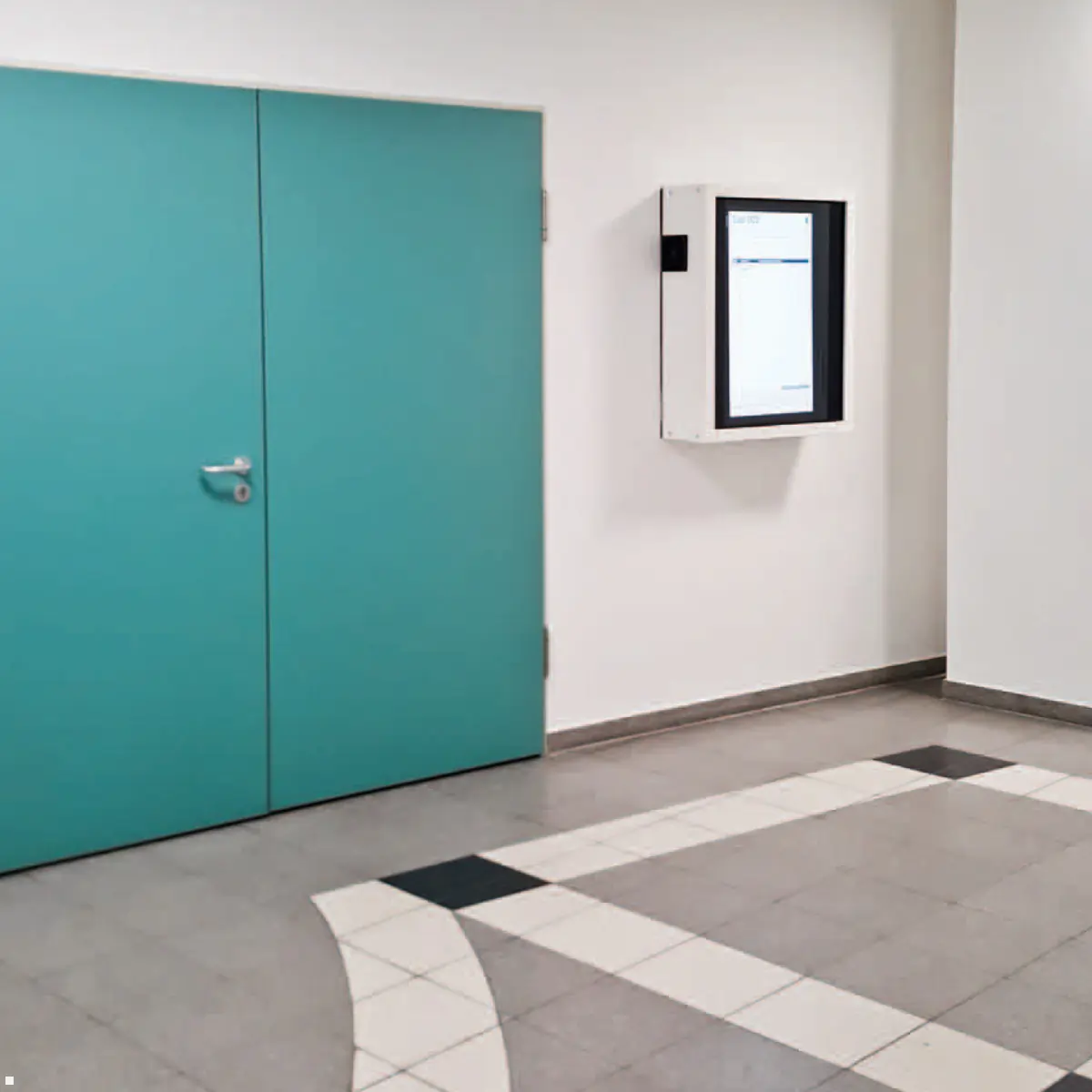

PRIODIS von der Firma PRIORIT ist eine sichere Monitoreinhausung für Flucht- und Rettungswege. Die Einhausung besteht aus nichtbrennbarem Material, umschließt die Monitore (LED-, LCD- und Plasmabildschirme bis maximal 40 Zoll) vollständig und verhindert im Fall eines Brandes, dass weder Rauch noch Feuer aus dem Gehäuse tritt. Die Entstehung von Brand oder Rauch wird verhindert, da kein Sauerstoff nachströmen kann. Die PRIODIS-Einhausungen entsprechen dem Ansatz des gekapselten Systems.

Das Unternehmen bietet zwei Versionen an: PRIODIS Basic und PRIODIS 30. Das Gehäuse des PRIODIS 30 bietet zusätzlich eine Feuerwiderstandsfähigkeit über 30 Minuten (feuerhemmend). Die anderen Eigenschaften sind nahezu identisch:

Geprüfter Brandschutz für Monitore in Rettungswegen
Naturbrandversuch
Rauchschutz
Kapselung der Brandlast
Schutz gegen Vandalismus, Staub & Schmutz
Nichtbrennbares Gehäuse mit pflegeleichter Oberfläche
Brillantes, gehärtetes Sicherheitsglas sorgt für kontrastreiche Bilder aus jedem Betrachtungswinkel
Kabeleinführung durch Brandschutzdichtung
Einfache Montage
Horizontale und vertikale Montage möglich
Baustoff mit Oberflächenbeschichtung nichtbrennbar, Klassifizierung A2 – s1, d0

PRIODIS ist der geprüfte Schutz für den rechtlich einwandfreien Einsatz von Monitoren in Fluchtwegen und Rettungswegen. Dabei handelt es sich um ein Gehäuse, das Monitore vollständig umhaust. Maximale Sicherheit für den öffentlichen Betrieb in Schulen und Hallen und Foyers.

Wir unterstützen Sie dabei, Digital Signage in brandschutzsensiblen Bereichen zu integrieren. Die Monitoreinhausungen / Monitor Schutzgehäuse von PRIORIT wurden bei der Materialprüfanstalt in Dresden getestet (Brandtests) und sind feuerhemmend. Das Unternehmen ist nach ISO 9001zertifiziert. Sie haben Fragen zu den Monitoreinhausungen von PRIORIT? Wenden Sie sich gerne telefonisch oder per Mail an uns! Alle Priorit Produkte können Sie in dem Online-Shop kaufen. Dazu gehören die PRIODIS Basic und PRIODIS 30 Monitoreinhausungen samt Zubehör für 32 Zoll, 40 Zoll, 46 Zoll, 50 Zoll sowie 55 Zoll große Monitore.

Brandschutzmonitore von DISTEC - A1

Distec Brandschutzmonitore entsprechen der höchsten Brandschutzklasse A1 nach DIN EN 13501-1:2019-05 und können somit in Rettungswegen und Fluchtwegen eingesetzt werden. Die Brandschutzklasse A1 bescheinigt, dass der Monitor / Bildschirm / TV nicht brennbar ist. Damit ist Distec der einzige Anbieter auf dem Markt, der einen eigenständigen Brandlast- und Rauchgas-optimierten Monitor mit der höchsten Brandschutzklasse A1, auf Wunsch sogar mit Multi-Touchscreen anbietet. Der Einsatz von separaten Brandschutzgehäusen ist für die Monitore nicht erforderlich.

In Gebäuden mit hohem Personenaufkommen sowie öffentlich zugänglichen Bereichen, wie Einkaufszentren oder Museen, gelten strenge Brandschutzvorschriften. Wer an diesen Orten digitale Informationssysteme einsetzen möchte, muss sicherstellen, dass von den Monitoren keine Brandgefahr ausgeht. Die Montage von Standard-Monitoren ist in der Regel nicht gestattet, da im Brandfall die von den technischen Geräten ausgehende Rauchentwicklung an diesen sensiblen Orten verheerende Folgen haben könnte.

Einige Fragen & Antworten zu den DISTEC Brandschutz Monitoren / Displays:

Kann der BLO-Line® A1 nach vorne geneigt aufgehängt werden?
Zur Einhaltung der Brandschutzklasse A1 nach DIN EN13501-1 muss dieser Monitor direkt und plan auf einer Wand montiert werden, sodass Flammen im Brandfall nicht hinter den Monitor gelangen.
Kann der BLO-Line® A1 von der Decke abgehängt werden?
Zur Einhaltung der Brandschutzklasse A1 nach DIN EN13501-1 muss dieser Monitor direkt und plan auf einer Wand montiert werden, sodass Flammen im Brandfall nicht hinter den Monitor gelangen.
Wie wird der Monitor angeschlossen?
Grundsätzlich ist die beste Lösung für den Brandschutz, die Anschlüsse hinter dem Monitor zu platzieren. Stromanschluss und Internetzugang werden so vom Monitor mit abgedeckt und geschützt. Für Fälle, in denen das aus baulichen Gründen nicht möglich ist, bietet Distec mit der Option Kabelkanal eine Möglichkeit, die Anschlüsse auch von außerhalb zum Monitor zu führen.
Wie lang ist der Kabelkanalanschluss, der aus dem Gehäuse herausragt?
Der Kabelkanalanschluss, der aus dem Monitor herausragt hat eine Länge von 100,5 mm und dient dem Anschluss eines feuerfesten Kabelkanals. Der Kabelkanal wird über den Anschluss am Monitor bis direkt an den Monitor heran installiert.
Hat der BLO-Line® A1 eine IP-Klassifizierung?
Der Monitor wird bündig an einer Wand montiert und hat keine Schlitze oder Öffnungen im montierten Zustand. Es ist davon auszugehen, dass er im montierten Zustand die Schutzklasse IP 40 oder höher erreicht.
Sind die BLO-Line® Monitore Vandalismus geschützt?
Die Monitore besitzen ein robustes Metallgehäuse sowie ein 6,5 mm (mit Touch) bzw. 7 mm (ohne Touch) starkes Brandschutzglas, sodass die Monitore gegen grobe äußere Einflüsse geschützt sind. Weiterhin ist er durch jeweils zwei Sicherungsschrauben gegen ungewolltes Aushängen geschützt.
Gibt es für die BLO-Line® Monitore ein WLAN-Interface?
Bei den Geräten mit IQ- und IoT-Lösung lässt sich optional ein WLAN- oder LTE-Stick an einer der vorhandenen USB-Schnittstellen anstecken.
Können die BLO-Line® A1 Monitore gegen Diebstahl geschützt werden?
Die Monitore werden durch Sicherungsschrauben gegen Diebstahl geschützt, sodass es nicht möglich ist die Monitore ohne weiteres aus der Halterung zu entfernen.
Kann man das Gerät auch Outdoor aufhängen?
Das Gerät besitzt keinen erhöhten IP-Schutz und kann daher nicht in Außenbereich aufgehängt werden.
Kann man die Kabeldurchführung zur Montage von externen Sensoren verwenden?
Welche Kabel durch die Kabeldurchführung geführt werden können, liegt im Ermessen des Kunden.
Auf welcher Seite des Monitors befindet sich bei der BLO-Line® die Position des Kabelkanalanschlusses?
Der Kabelkanalanschluss befindet sich immer auf der Unterseite der Monitore. Ausnahme ist hierbei nur die Version in 54.6“. Diese kann auch mit Kabelkanalanschluss an der Oberseite ausgeliefert werden.
Wie hoch ist der Installationsaufwand zum Vergleich einer Brandschutzeinhausung?
Der BLO-Line® A1 wird komplett mit einer Wandhalterung geliefert, mit der der Monitor bündig mit der Wand abschließt.
Diese Wandhalterung muss lediglich befestigt, der Monitor eingehängt und mit den Sicherungsschrauben gegen Diebstahl gesichert werden. Hierbei entsteht ein geringer Aufwand, vergleichbar mit der Installation eines Fernsehers aus dem Consumerbereich.
Bei einer Brandschutzeinhausung hingegen entsteht ein erheblicher Aufwand für die Installation eines Monitors. Dies ist bedingt durch den aufwändigen Zusammenbau und die Installation der verschiedenen Einzelteile, die teilweise sogar verklebt werden müssen, durch das viel höhere Gewicht der Monitoreinhausung und natürlich dadurch, dass ebenso ein Monitor mit Halterung in die Einhausung eingebaut werden muss.
Was ist der Unterschied zwischen den BLO-Line® Monitoren der Brandschutzklasse A1 und den POS-Line BLO Monitoren der Brandschutzklasse B-s1, d0?
Die Monitor-Serie BLO-Line® erreicht die Brandschutzklasse A1 (nicht brennbar, keine Rauchentwicklung, kein brennendes Abfallen/ Abtropfen) nach DIN EN13501-1 während die POS-Line BLO Monitore die Brandschutzklasse B-s1, d0 (schwer entflammbar, keine Rauchgasentwicklung und kein brennendes Abtropfen) erreichen.
Die POS-Line BLO Monitore verfügen über eine VESA Halterung. Für die BLO-Line® Monitore ist eine Wandmontage mit einer im Lieferumfang enthaltenen Wandhalterung erforderlich.
Die POS-Line BLO Monitore sind in den Größen von 31,5“ bis 54,6“ erhältlich. Die BLO-Line® Monitore sind in den Größen
von 24“ bis 64,5“ erhältlich. Eine Touch-Version ist nur für die BLO-Line® verfügbar. Diese ist in den Größen von 24“ bis 54,6“ erhältlich. Exklusiv für die BLO-Line® ist optional eine integrierte Löschkapsel erhältlich.
Die POS-Line BLO Monitore sind mit unserer Videokarte PME und mit einem integrierten IQ Atom PC erhältlich. Die BLO-Line® Monitore sind ebenso mit unserer Videokarte PME und integriertem IQ Atom PC erhältlich und darüber hinaus
auch mit unserer IoT-Lösung mit Raspberry Compute Module und unserem VideoPoster.
Welche Schraubengröße kann für die Wandhalterung der BLO-Line® verwendet werden?
Der Durchmesser der Bohrungen zur Befestigung der Wandhalterung beträgt für die Größen 24“ bis 46“ 5 mm und für die Größen 54,6“ bis 64,5“ 9 mm. Der Kunde muss je nachdem, wie die Wand beschaffen ist, eine geeignete Befestigung wählen.
Ab welcher Diagonale sind die Monitore von oben bzw. von unten aufklappbar?
Die Monitore der BLO-Line® sind von 24“ bis einschließlich 42“ von unten aufklappbar und von 46“ bis 64.5“ von oben aufklappbar. Genauere Informationen zur Montage finden Sie auch in unserer Montageanleitung, die Sie auf unserer Homepage distec.de finden.
Ist das Gerät F90 tauglich?
Die Feuerwiderstandsklassen F30, F60, F90 werden nach der bisherigen deutschen Norm DIN4102 geprüft. Hierbei steht der Kennbuchstabe F für Wände, Decken, aber auch Brandschutzverglasung mit schirmender Wirkung. Die Kennzahl hinter diesem Kennbuchstaben bedeutet, dass das Bauteil bspw. mindestens 30 min seine Funktion erfüllt. Unsere Geräte werden nach der europäischen Norm für Bauprodukte DIN EN13501-1 geprüft. Hierbei wird die Brandlast bewertet, also das Brandverhalten, die Rauchgasentwicklung und brennendes Abfallen/ Abtropfen.
Dies ist ein anderes Prüfverfahren, bei dem nicht der Funktionserhalt bewertet wird, sondern die Gefahr, die im Brandfall von dem Gerät ausgeht. Ein Brandschutzglas verwenden wir trotzdem. Dieses erfüllt bei den BLO-Line® Monitoren ohne Touch die Klasse E30 (Raumabschluss) nach DIN EN13501-1 und bei denen mit Touch EW30 (Raumabschluss mit zusätzlicher Strahlungsminderung).

Warum die Einteilung in Brandklassen?

Brände werden nach ihrem brennenden Stoff klassifiziert. Diese Klassifikation ist insbesondere erforderlich, damit die Feuerwehr die entsprechende Auswahl an Löschmittel treffen kann.
Die Einteilung der Baustoffe erfolgt entsprechend ihres Brandverhaltens in Baustoffklassen.
Damit die brandschutzrelevanten Bereiche wie z.B. Treppenhäuser oder Fluchtwege bei einem Brandfall begehbar bleiben, dürfen keine brennbaren oder rauchentwickelnde Materialien wie beispielsweise Standarddisplays/-monitore in diesen Bereichen verbaut oder angebracht werden. Diese Richtlinien werden bautechnisch durch die sogenannten Brandschutzklassen festgelegt. Die Produkte werden demnach an diese besonderen Anforderungen angepasst und dementsprechend entwickelt. So können Digital Signage und die Brandschutzvorschriften optimal vereint werden.

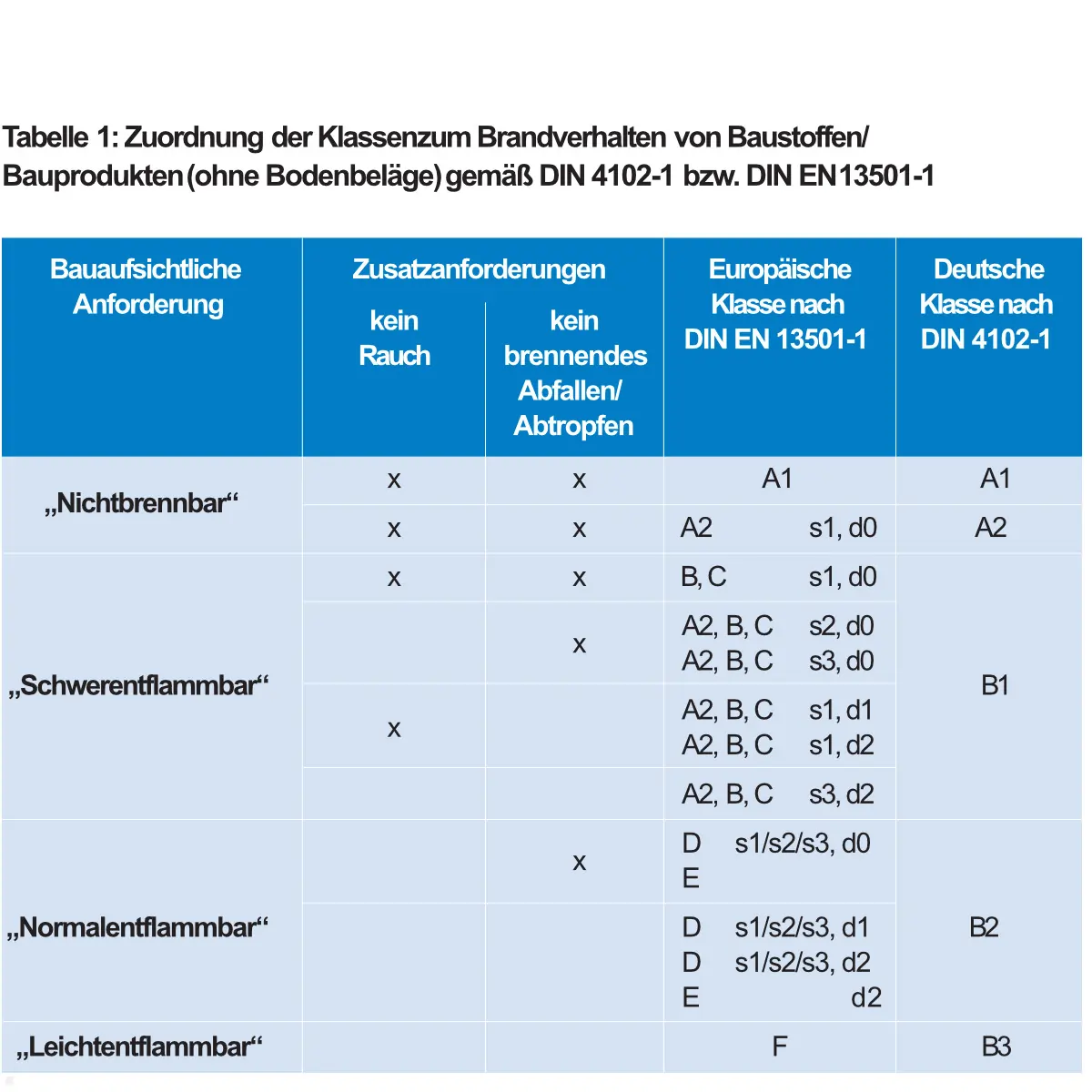

Brandschutzklassen nach DIN 4102 (Deutschland) und EN 13501-1 (Europa) /
Zuordnung der bauaufsichtlichen Benennungen von Baustoffen

Grob werden die Baustoffe in die Klassen „nicht brennbar“ (A1 und A2) und „brennbar“ (B1 bis B3) eingeteilt. Nicht brennbare Baustoffe bestehen aus nicht entzündlichen Stoffen und stellen selbst keine Brandlast dar. Unter Hitzeentwicklung können sich die Eigenschaften (Volumen, Festigkeit etc.) verändern. Eine Brandlast stellen hingegen brennbare Stoffe dar. Diese unterscheiden sich in der Brennzeit (Brennbeginn) und im Brandverhalten.

Klasse A1 - nicht brennbar (keine Rauchentwicklung, kein brennendes Abtropfen)
Klasse A2 - nicht brennbar (Anteile an brennbaren Bestandteilen, keine Rauchentw., kein brennendes Abtropfen)
Klasse B1 - schwer entflammbar (dürfen nach Entfernen der Zündquelle nicht weiterbrennen)
Klasse B2 - normal entflammbar (Entzündbarkeit muss mit kleiner Flamme beschränkt bleiben)
Klasse B3 - leicht entflammbar (hier handelt es sich um Baustoffe wie Papier, Stroh etc.)

Die Rauchentwicklung (Smoke, Klassen s1, s2 und s3) sowie das brennende Abtropfen (Droplets, Klassen d0, d1, d2) werden wie folgt klassifiziert:

s1: geringe Rauchentwicklung
s2: mittlere Rauchentwicklung
s3: hohe Rauchentwicklung bzw. Rauchentwicklung nicht geprüft
d0: kein brennendes Abtropfen/Abfallen innerhalb von 600 Sekunden
d1: kein brennendes Abtropfen/Abfallen mit einer Nachbrennzeit länger als 10s innerhalb von 600 Sekunden
d2: keine Leistung festgestellt

Schwer entflammbare Monitore

Viele Hersteller bieten speziell Monitore für Fluchtwege an, die nach B-s1, d0 geeignet sind. Alle Klebebänder, Kunststoffe und sonstige brennbare Teile werden bei der Produktion soweit wie möglich eliminiert. Die Monitore mit Brandschutz sind mit einem Schutzglas und einem Metallgehäuse ausgestattet. Eine entsprechende Norm für Monitore und Displays existiert nicht. Daher lassen Hersteller ihre Produkte nach der DIN EN 13501-1 zum Brandverhalten von Baustoffen untersuchen und zertifizieren. Die Monitore sind schwer entflammbar, haben im Brandfall nahezu keine Rauchentwicklung oder brennendes Abtropfen bzw. Abfallen von Teilen.

Spezielle Brandlast optimierte Monitore der Brandschutzklasse A1 (nicht brennbar) oder B-s1, d0 (schwer entflammbar) sind nahezu vollständig aus Metall bzw. feuerfestem Schutzglas gefertigt und bieten sich somit für den öffentlichen Raum als praktische Kombi-Lösung aus Display und Brandschutzgehäuse in einem an. Die Brandschutz Monitore stehen in unterschiedlichen Ausführungen mit vielseitigen Funktionen zur Auswahl, beispielsweise als interaktive Variante mit Touchscreen.
