TecLines TNT004 Wandeinbau USB Tablet Unterputz Netzteil 30W Leistung

USB-C Unterputz Netzteil 30W für Tablet Wandhalterungen

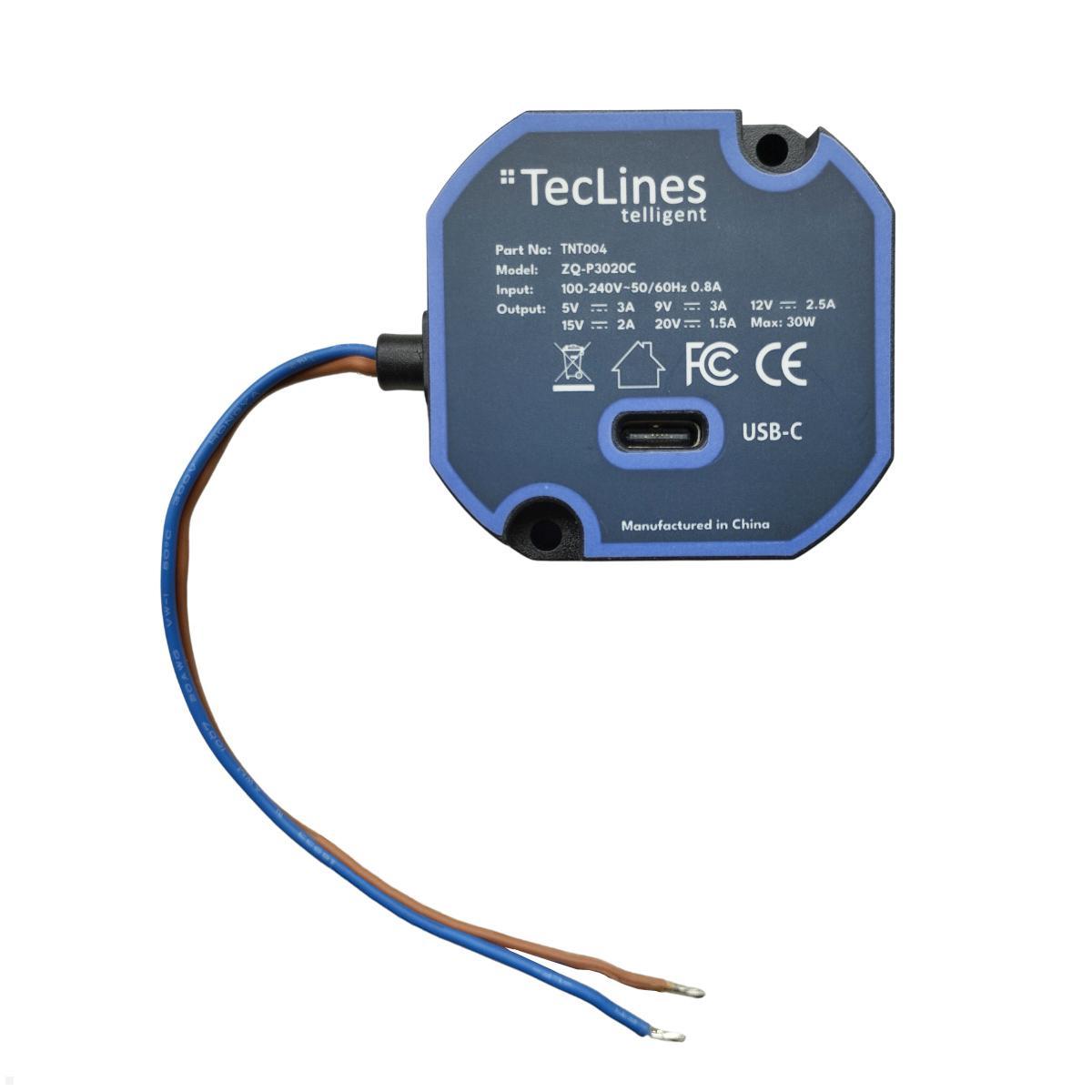

Das TecLines TNT004 Tablet Unterputz Netzteil ermöglicht eine zuverlässige und nahezu unsichtbare Stromversorgung von fest installierten Tablets. Das kompakte USB-C Unterputz Netzteil mit bis zu 30 W Leistung eignet sich ideal für Tablet Wandhalterungen, Tablet Wandeinbaugehäuse, Smart-Home-Steuerungen, Raumbuchungssysteme und professionelle Tablet-Installationen.

Das TNT004 wird direkt an die Stromversorgung angeschlossen und kann verdeckt hinter einer Tablet Halterung, in einer Unterputzdose oder innerhalb einer geeigneten Wand- bzw. Möbelinstallation montiert werden. Ein sichtbares Steckernetzteil wird dadurch nicht benötigt.

Dank USB Power Delivery 3.0 (USB-PD 3.0) stellt das Netzteil verschiedene Ausgangsspannungen bereit. Das angeschlossene USB-C-Gerät kann das passende Ladeprofil automatisch mit dem Netzteil aushandeln. Die maximale Ausgangsleistung beträgt 30 Watt.

USB-C Unterputz Netzteil für Tablets

Bei einem fest an der Wand installierten Tablet stellt sich häufig die Frage, wie das Gerät dauerhaft und möglichst unsichtbar mit Strom versorgt werden kann.

Ein herkömmliches USB-C Steckernetzteil benötigt eine Steckdose und zusätzlichen Platz hinter oder neben der Tablet Halterung. Gerade bei besonders flachen Tablet Wandhalterungen oder Wandeinbaugehäusen ist dieser Platz häufig nicht vorhanden.

Das TecLines TNT004 USB-C Unterputz Netzteil bietet hierfür eine kompakte Lösung. Netzteil und Verkabelung können verdeckt hinter der Tablet Halterung installiert werden. Dadurch entsteht eine optisch saubere und professionelle Tablet-Installation.

30 W USB-C Power Delivery 3.0

Das TecLines TNT004 unterstützt USB Power Delivery 3.0 und stellt eine maximale Ausgangsleistung von 30 W zur Verfügung.

Folgende USB-C PD Ausgangsprofile stehen zur Verfügung:

• 5 V / 3 A – 15 W

• 9 V / 3 A – 27 W

• 12 V / 2,5 A – 30 W

• 15 V / 2 A – 30 W

• 20 V / 1,5 A – 30 W

Das angeschlossene Gerät bestimmt, welches der unterstützten Ladeprofile verwendet wird. Dadurch eignet sich das TNT004 für zahlreiche Tablets und andere Geräte mit USB-C Power Delivery.

Die tatsächlich verwendete Ladeleistung ist vom jeweiligen Endgerät und dessen unterstützten Ladeprofilen abhängig.

Ideal für Apple iPad, Samsung Galaxy Tab und weitere Tablets

Das Tablet Unterputz Netzteil kann für zahlreiche Tablets mit USB-C-Anschluss eingesetzt werden.

Dazu gehören – abhängig von den elektrischen Anforderungen des jeweiligen Gerätes – unter anderem Modelle aus den Produktfamilien:

• Apple iPad

• Apple iPad Air

• Apple iPad Pro

• Samsung Galaxy Tab

• Lenovo Tablets

• weitere Tablets mit USB-C Power Delivery

Vor der Installation sollten die elektrischen Anforderungen des Tablets mit den unterstützten Ausgangsprofilen des TNT004 verglichen werden.

Verdeckte Stromversorgung für Tablet Wandhalterungen

Das TNT004 eignet sich besonders für Anwendungen, bei denen Netzteil, Steckdose und Kabel nicht sichtbar sein sollen.

Durch seine kompakten Abmessungen von nur 49 × 47 × 28 mm kann das Netzteil platzsparend innerhalb einer geeigneten Wandinstallation untergebracht werden.

Für den Unterputzeinbau wird eine Einbaudose mit einer Mindesttiefe von 42 mm benötigt.

Damit eignet sich das TNT004 hervorragend als Stromversorgung für professionelle Tablet Wandhalterungen und Tablet Wandeinbaugehäuse.

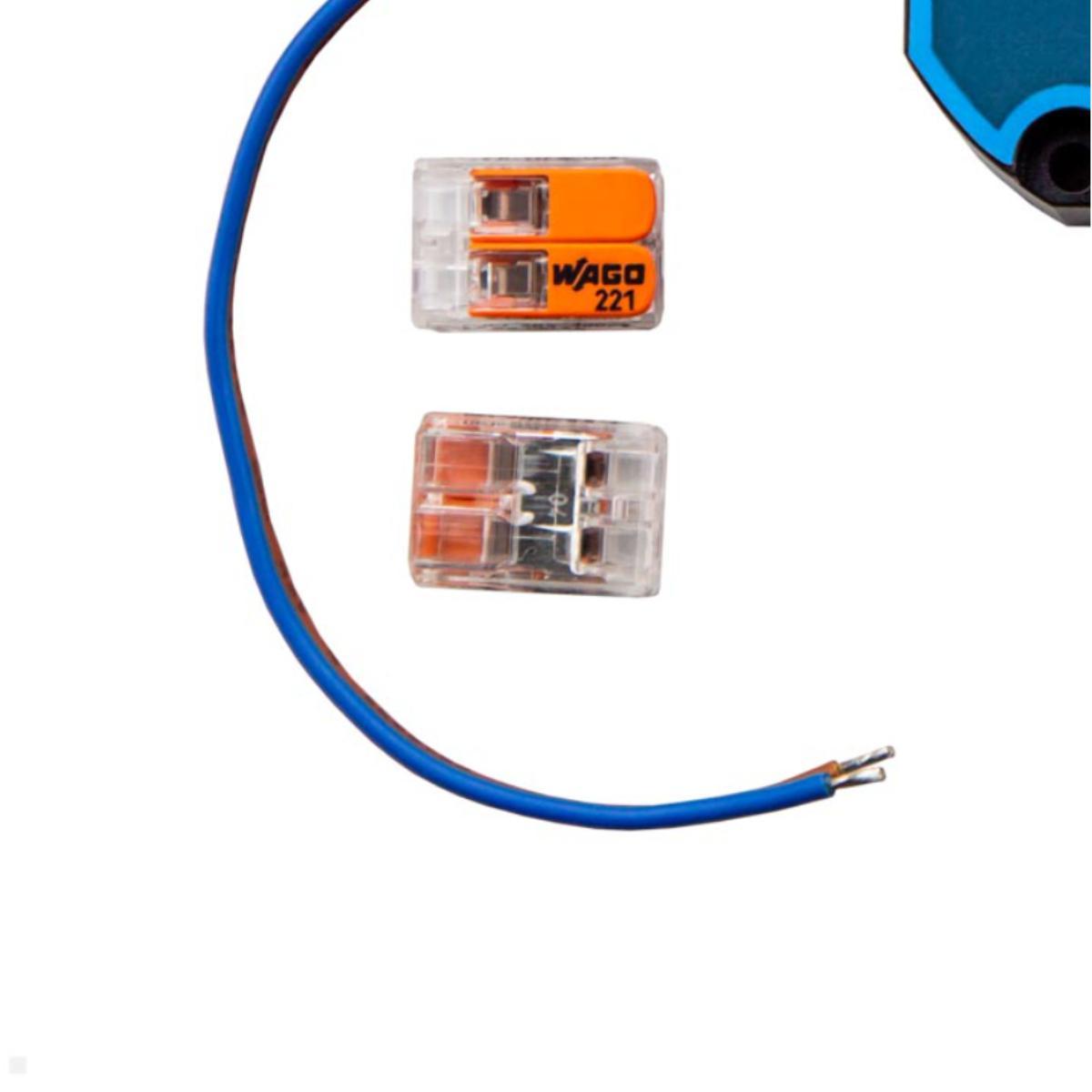

2 WAGO Verbindungsklemmen inklusive

Für eine schnelle und sichere elektrische Verbindung werden 2 WAGO Verbindungsklemmen der Serie 221 mitgeliefert.

Das TNT004 verfügt auf der Eingangsseite über Anschlussleitungen für die Stromversorgung. Mithilfe der mitgelieferten WAGO Klemmen lassen sich die Leitungen komfortabel mit der vorhandenen Installation verbinden.

Der Anschluss an die Netzspannung muss fachgerecht und unter Beachtung der geltenden Vorschriften erfolgen.

Kompakte Bauform für Unterputz und Wandeinbau

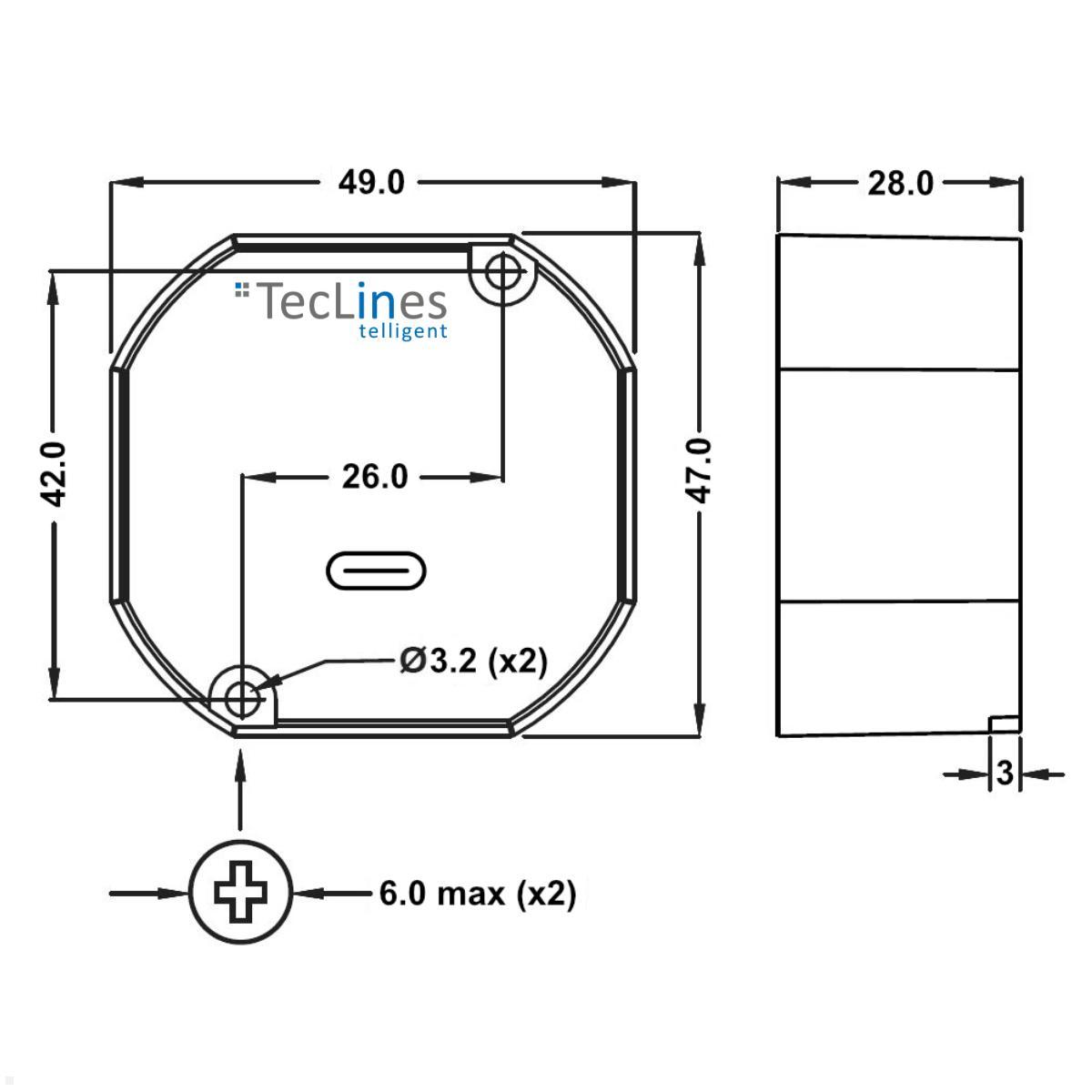

Mit einer Breite von 49 mm, einer Höhe von 47 mm und einer Tiefe von lediglich 28 mm wurde das TecLines TNT004 für Installationen mit begrenztem Platzangebot konzipiert.

Die kompakte Bauweise ist insbesondere bei Tablet Wandhalterungen von Vorteil. Das Netzteil kann hinter der Halterung verschwinden, sodass von außen lediglich Tablet und Halterung sichtbar bleiben.

Neben dem klassischen Unterputzeinbau kann das TNT004 je nach baulicher Situation auch für entsprechende Wand- oder Möbelinstallationen eingesetzt werden.

Technische Daten TecLines TNT004

• Modell: TecLines TNT004

• Produkttyp: USB-C Tablet Unterputz Netzteil

• EAN: 4262451750705

• Eingangsspannung: 100–240 V AC

• Netzfrequenz: 50/60 Hz

• Eingangsstrom: 0,8 A

• Ausgang: USB-C Buchse

• Ladeprotokoll: USB Power Delivery 3.0

• Ausgang 5 V: 3 A / 15 W

• Ausgang 9 V: 3 A / 27 W

• Ausgang 12 V: 2,5 A / 30 W

• Ausgang 15 V: 2 A / 30 W

• Ausgang 20 V: 1,5 A / 30 W

• maximale Ausgangsleistung: 30 W

• Leistungsfaktor: 0,50 bei 5 W

• Standby-Leistungsaufnahme: 0 mW

• Betriebstemperatur: 0 bis 50 °C

• Abmessungen (B × H × T): 49 × 47 × 28 mm

• Mindesttiefe Einbaudose: 42 mm

• Befestigungsbohrungen: 2 × Ø 3,2 mm

• Gewicht: 100 g

• Isolierung: 1500 V, Klasse II

• Farbe: Schwarz

• Montage: Unterputz, Wandeinbau oder geeigneter Möbeleinbau

Einsatzbereiche des Tablet Unterputz Netzteils

Das TecLines TNT004 ist für private, gewerbliche und professionelle Tablet-Installationen interessant.

Typische Einsatzbereiche sind:

• Tablet Wandhalterungen

• Tablet Wandeinbaugehäuse

• Smart Home Steuerungen

• KNX Visualisierungen

• Gebäudeautomation

• Raumbuchungssysteme

• Digital Signage

• Konferenz- und Besprechungsräume

• Hotels und Gastronomie

• Empfangsbereiche

• Verkaufsräume und POS-Anwendungen

• Messestände

• Informationssysteme

• fest installierte Bedienpanels

Tablet Unterputz Netzteil für TabLines und TecLines Halterungen

Das TNT004 lässt sich besonders gut mit TabLines und TecLines Tablet Wandhalterungen kombinieren.

Bei entsprechender baulicher Vorbereitung können Stromversorgung und USB-C-Verkabelung vollständig hinter der Tablet Halterung verschwinden. Das Ergebnis ist eine dezente und professionelle Wandinstallation ohne sichtbares Steckernetzteil.

Das Netzteil eignet sich damit unter anderem als Stromversorgung für entsprechende TabLines TWE Wandeinbaugehäuse, TWH Tablet Wandhalterungen und TSG Tablet Schutzgehäuse.

Die Kompatibilität und die erforderlichen Einbaumaße sollten vor der Installation anhand der verwendeten Tablet Halterung geprüft werden.

Vorteile des TecLines TNT004

• USB-C Unterputz Netzteil für Tablets

• maximale Ausgangsleistung 30 W

• USB Power Delivery 3.0

• fünf unterstützte Spannungsprofile von 5 bis 20 V

• kompakte Abmessungen von 49 × 47 × 28 mm

• ideal für verdeckte Tablet Stromversorgung

• kein sichtbares Steckernetzteil erforderlich

• platzsparende Installation hinter Tablet Wandhalterungen

• geeignet für dauerhaft installierte Tablets

• für viele Apple iPad, Samsung Galaxy Tab und andere USB-C-Geräte geeignet

• ideal für Smart Home und Gebäudeautomation

• geeignet für Digital Signage und Raumbuchung

• 2 WAGO Verbindungsklemmen Serie 221 inklusive

Lieferumfang

• 1 × TecLines TNT004 USB-C Tablet Unterputz Netzteil 30 W

• 2 × WAGO Verbindungsklemme Serie 221

Tablet, Tablet Halterung, USB-C-Kabel und Unterputz- bzw. Hohlwanddose sind nicht im Lieferumfang enthalten.

Sicherheitshinweis

Der elektrische Anschluss des TecLines TNT004 an die Netzspannung muss fachgerecht und unter Beachtung der geltenden Vorschriften erfolgen. Arbeiten an der Netzinstallation dürfen nur von entsprechend qualifizierten Elektrofachkräften durchgeführt werden.
